«Джеймс Уэбб»: как устроен самый совершенный космический телескоп

Зачем нужны космические телескопы

Прежде чем приступать к рассмотрению технических особенностей, давайте разберемся, зачем вообще нужны космические телескопы и какие преимущества они имеют перед комплексами, расположенными на Земле. Дело в том, что земная атмосфера, а особенно содержащийся в ней водяной пар, поглощает львиную долю излучения, идущего из космоса. Это, конечно, очень сильно затрудняет изучение далеких миров.

Но, атмосфера нашей планеты с ее искажениями и облачностью, а также шумы и вибрации на поверхности Земли не помеха для космического телескопа. В случае с автоматической обсерваторией «Хаббл» из-за отсутствия влияния атмосферы ее разрешающая способность примерно в 7–10 раз превосходит показатели телескопов, расположенных на Земле. Многие фото далеких туманностей и галактик, которые нельзя различить на ночном небе невооруженным глазом, были получены именно благодаря «Хабблу». За 15 лет работы на орбите телескоп получил более одного млн изображений 22 тыс. небесных объектов, среди которых многочисленные звезды, туманности, галактики и планеты. При помощи «Хаббла» ученые, в частности, доказали, что близ большинства светил нашей Галактики происходит процесс формирования планет.

Но запущенный в 1990 году «Хаббл» не вечен, а его технические возможности ограничены. Действительно, за последние десятилетия наука шагнула далеко вперед, и теперь можно создать гораздо более совершенные устройства, которые способны приоткрыть многие тайны Вселенной. Именно таким аппаратом станет «Джеймс Уэбб».

«Хаббл» (слева) и «Джеймс Уэбб» (справа)

Возможности «Джеймса Уэбба»

Как мы уже убедились, полноценное изучение космоса без таких аппаратов, как «Хаббл», невозможно. Теперь постараемся понять концепцию «Джеймса Уэбба». Данный аппарат представляет собой орбитальную инфракрасную обсерваторию. Иными словами, ее задачей будет исследование теплового излучения космических объектов. Вспомним, что все тела, твердые и жидкие, нагретые до определенной температуры, излучают энергию в инфракрасном спектре. При этом длины волн, излучаемых телом, зависят от температуры нагревания: чем выше температура, тем короче длина волны и выше интенсивность излучения.

Среди главных задач будущего телескопа – выявление света первых звезд и галактик, которые появились после Большого взрыва. Это чрезвычайно сложно, так как движущийся в течение миллионов и миллиардов лет свет претерпевает существенные изменения. Так, видимое излучение той или иной звезды может быть полностью поглощено пылевым облаком. В случае с экзопланетами все еще труднее, так как эти объекты чрезвычайно малы (по астрономическим меркам, конечно) и «тусклы». У большей части планет средняя температура редко превышает 0°C, а в ряде случаев она может опускаться ниже –100°C. Обнаружить такие объекты очень сложно. Но аппаратура, установленная на телескопе «Джеймс Уэбб», позволит выявлять экзопланеты, температура поверхности которых достигает 300 К (что сравнимо с земным показателем), находящиеся дальше 12 астрономических единиц от своих звезд и удаленные от нас на расстояние до 15 световых лет.

Строительство телескопа «Джеймс Уэбб»

Новый телескоп был назван в честь второго руководителя NASA. Джеймс Уэбб был у руля космического ведомства США в период с 1961 по 1968 годы. Именно на его плечах лежал контроль над выполнением первых в США пилотируемых запусков в космос. Он сделал большой вклад в реализацию программы «Аполлон», целью которой была высадка человека на Луну.

Всего можно будет наблюдать планеты, расположенные у нескольких десятков звезд, «соседствующих» с нашим Солнцем. Причем «Джеймс Уэбб» сможет увидеть не только сами планеты, но и их спутники. Иными словами, нас может ожидать революция по части изучения экзопланет. И, возможно, даже не одна. Если же говорить о Солнечной системе, то и здесь могут быть новые важные открытия. Дело в том, что чувствительная аппаратура телескопа сможет обнаружить и изучить объекты системы, имеющие температуру –170° С.

Возможности нового телескопа позволят понять многие процессы, происходящие на заре существования Вселенной – заглянуть в сами ее истоки. Рассмотрим этот вопрос более детально: как известно, звезды, которые находятся на расстоянии 10 световых лет от нас, мы видим именно такими, какими они были 10 лет назад. Следовательно, расположенные на удалении более 13 млрд световых лет объекты мы наблюдаем в том виде, какими они являлись почти сразу после Большого взрыва, который, как считается, произошел 13,7 млрд лет назад. Приборы, установленные на новом телескопе, позволят увидеть на 800 миллионов дальше, чем «Хаббл», установивший рекорд в своей время. Так что можно будет увидеть Вселенную, какой она была всего лишь через 100 миллионов лет после Большого взрыва. Возможно, это перевернет представления ученых об устройстве Вселенной. Остается только дождаться начала работы телескопа, которое намечено на 2019 год. Предполагается, что аппарат будет эксплуатироваться в течение 5–10 лет, так что времени для новых открытий будет предостаточно.

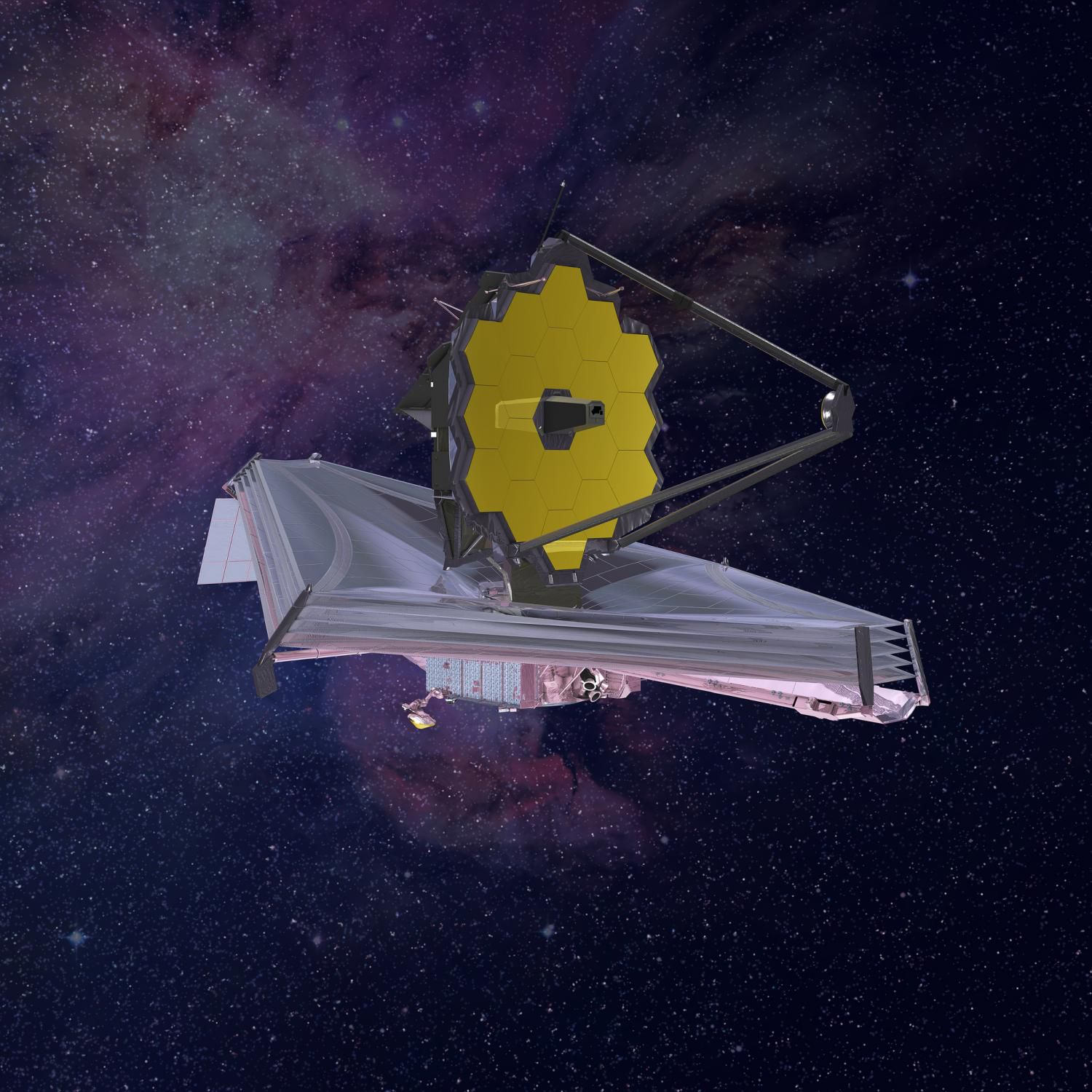

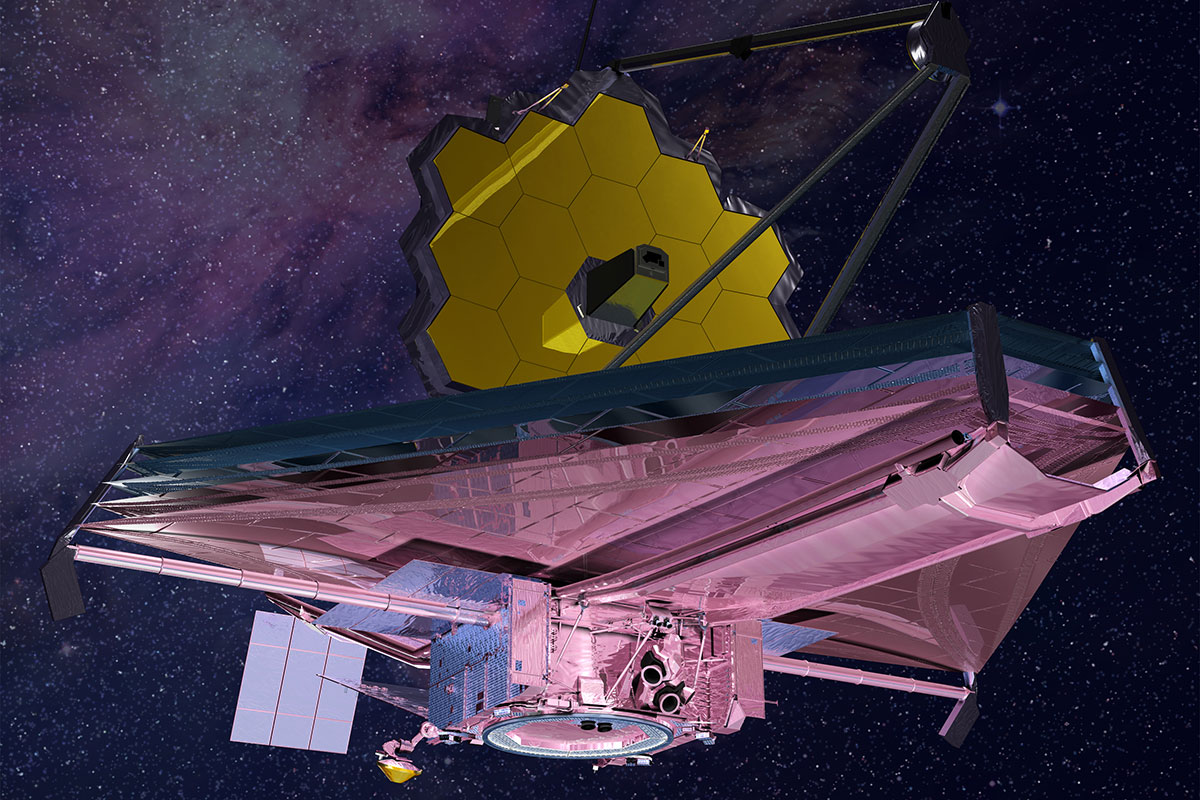

«Джеймс Уэбб»

Общее устройство

Для запуска «Джеймса Уэбба» хотят использовать ракету-носитель «Ариан-5», созданную европейцами. Вообще, несмотря на доминирующую роль космического ведомства США, проект можно назвать международным. Сам телескоп был разработан американскими компаниями Northrop Grumman и Ball Aerospace, а всего участие в программе приняли эксперты из 17 стран мира. Кроме специалистов из США и ЕС значительный вклад также внесли канадцы.

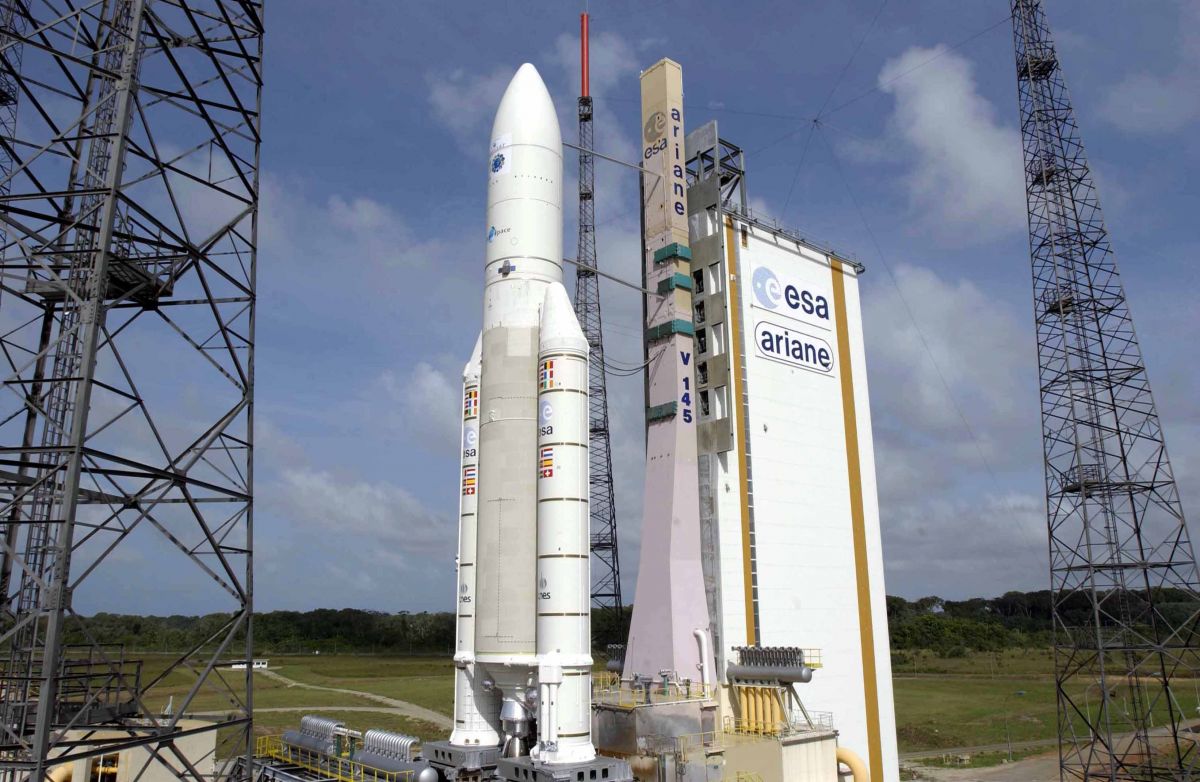

Ариан 5

После запуска аппарат будет находиться на гало-орбите в точке Лагранжа L2 системы Солнце – Земля. Это означает, что, в отличие от «Хаббла», новый телескоп не будет вращаться вокруг Земли: постоянное «мелькание» нашей планеты могло бы помешать проводить наблюдения. Вместо этого «Джеймс Уэбб» будет обращаться вокруг Солнца. При этом для обеспечения эффективной связи с Землей он будет перемещаться вокруг светила синхронно с нашей планетой. Удаление «Джеймса Уэбба» от Земли достигнет 1,5 млн км: из-за такого большого расстояния его не получится модернизировать или отремонтировать как «Хаббл». Поэтому надежность ставится во главу угла всей концепции «Джеймса Уэбба».

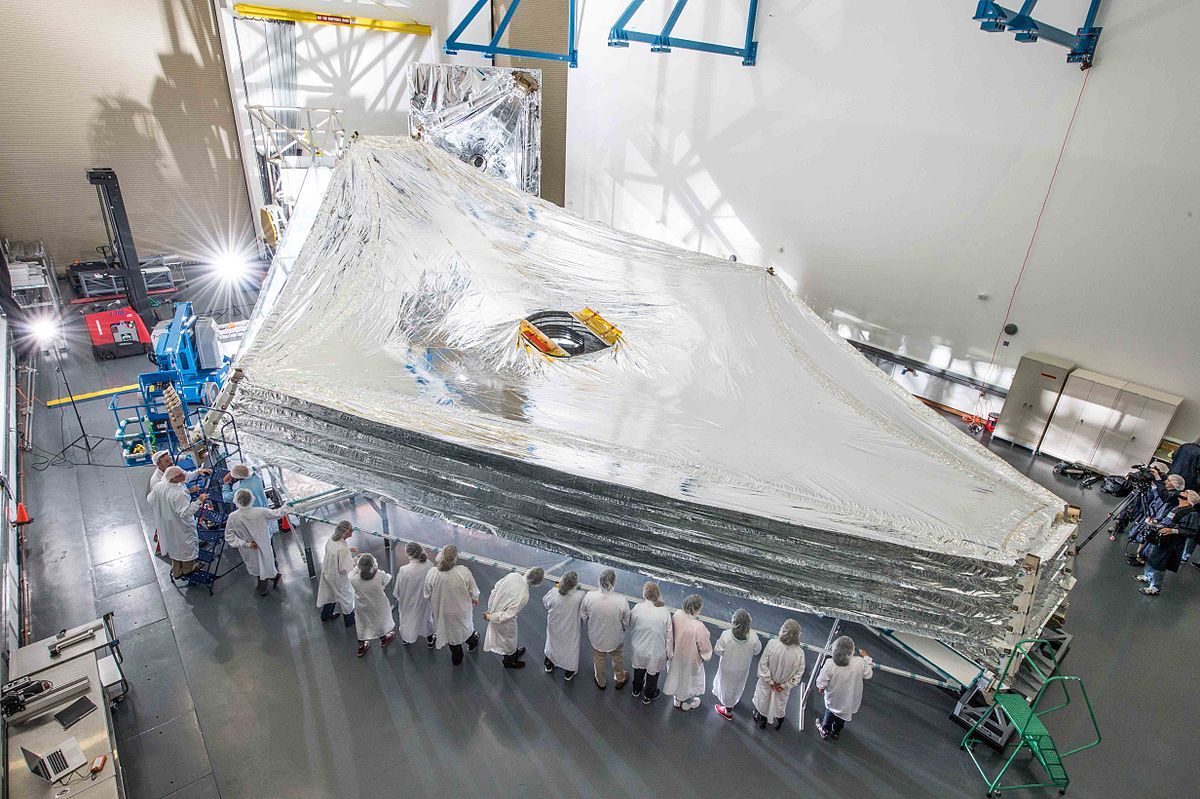

Но что же собой представляет новый телескоп? Перед нами космический аппарат, весящий 6,2 тонны. Чтобы было понятно, вес «Хаббла» составляет 11 тонн – почти в два раза больше. При этом «Хаббл» был намного меньше по своим размерам – его можно сравнить с автобусом (новый телескоп сравним по длине с теннисным кортом, а по высоте – с трехэтажным домом). Самой большой частью телескопа является противосолнечный щит, имеющий длину 20 и ширину 7 метров. Он похож на огромный слоеный пирог. Для изготовления щита была использована особая специальная полимерная пленка, покрытая тонким слоем алюминия с одной стороны и металлическим кремнием с другой. Пустоты между слоями теплового щита заполняет вакуум: это усложняет передачу тепла в «сердце» телескопа. Целью данных шагов является защита от солнечных лучей и охлаждение сверхчувствительных матриц телескопа до –220° C. Без этого телескоп будет «ослеплен» инфракрасным свечением своих деталей и о наблюдении далеких объектов придется забыть.

Больше всего в глаза бросается зеркало нового телескопа. Оно необходимо для фокусировки пучков света — зеркало их выпрямляет и создает четкую картину, при этом цветовые искажения убираются. «Джеймс Уэбб» получит основное зеркало, диаметр которого составляет 6,5 м. Для сравнения, аналогичный показатель у «Хаббла» равен 2,4 м. Диаметр основного зеркала для нового телескопа выбран неспроста – именно столько необходимо для измерения света самых далеких галактик. Нужно сказать, что от размера площади зеркала (в нашем случае он составляет 25 м?), собирающего свет от далеких космических объектов, зависит чувствительность телескопа, а также его разрешающая способность.

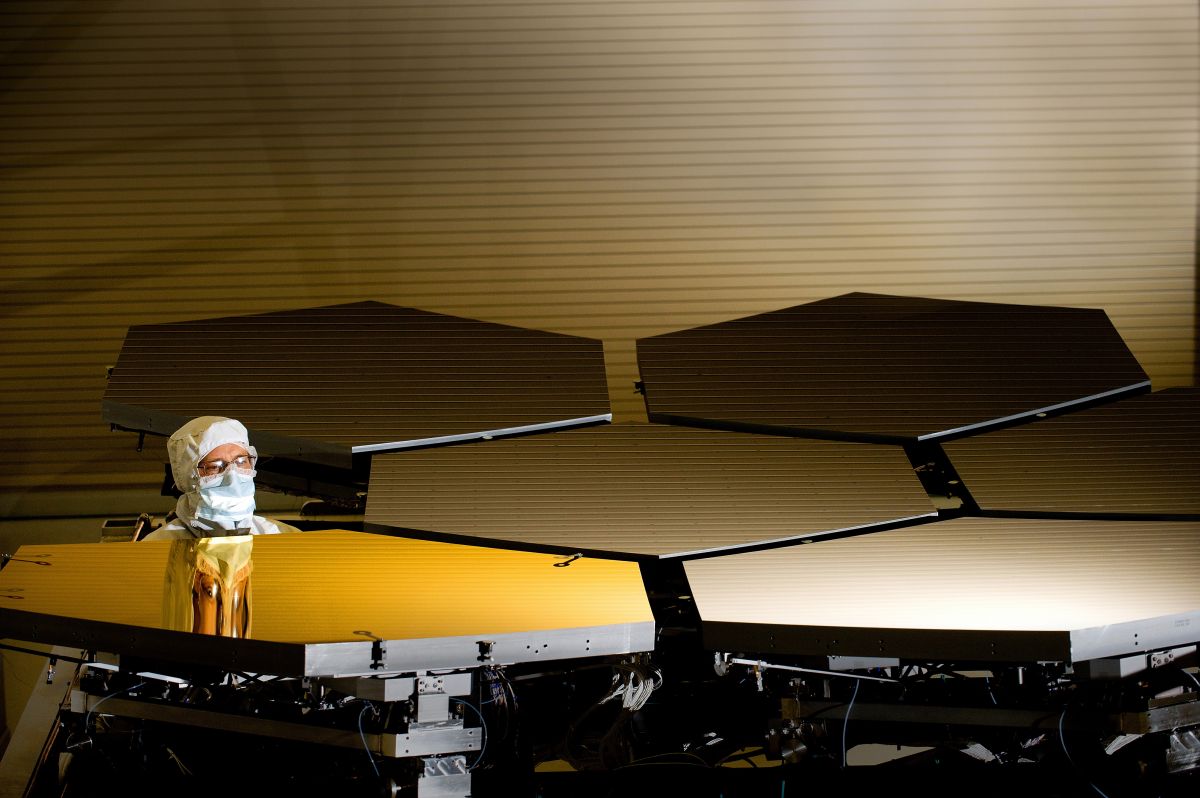

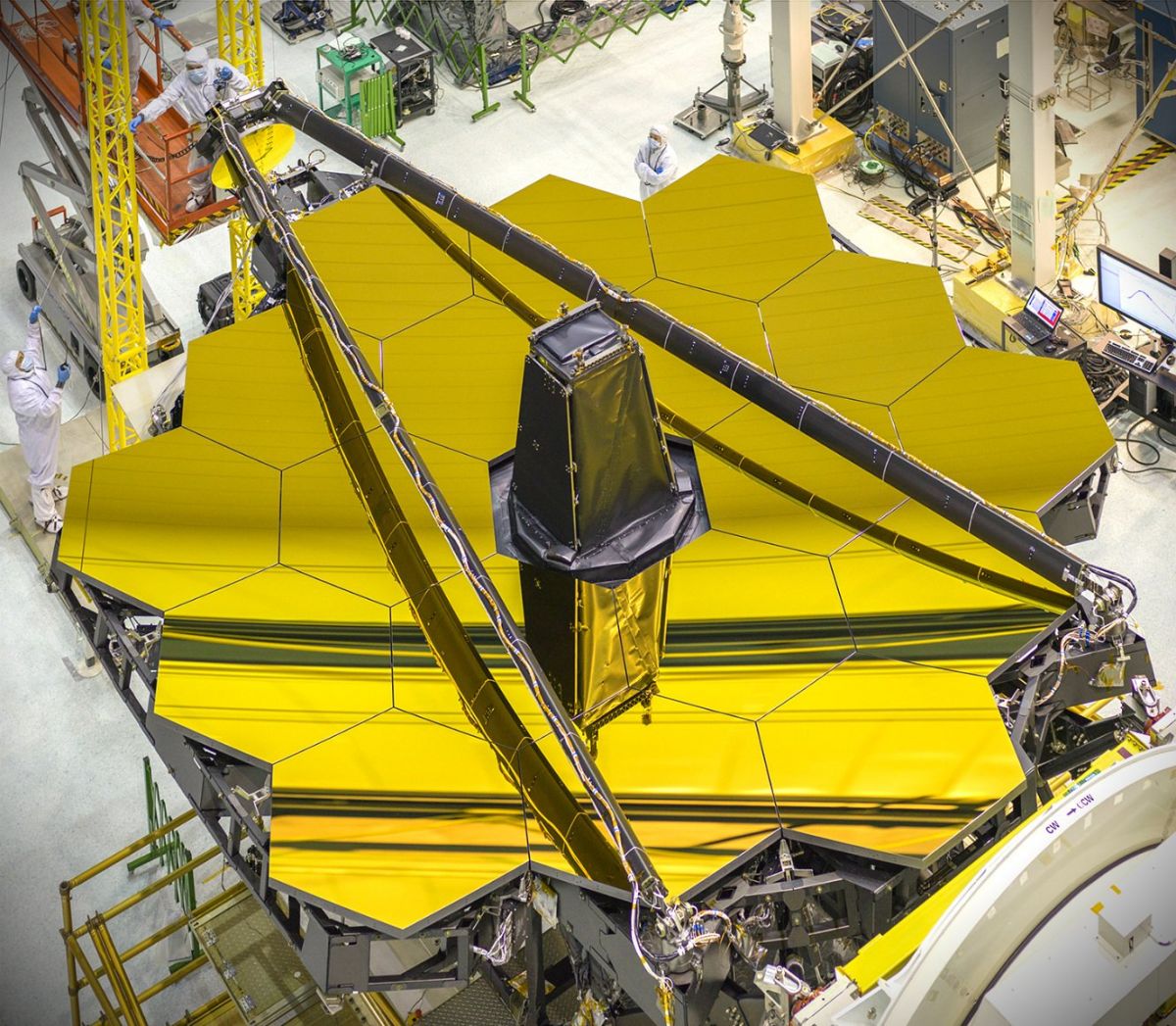

Зеркало телескопа «Джеймс Уэбб»

Для зеркала «Уэбба» использован особый тип бериллия, представляющий собой мелкий порошок. Его помещают в контейнер из нержавеющей стали, после чего прессуют в плоскую форму. После удаления стального контейнера кусок бериллия разрезают на две части, делая заготовки зеркала, каждая из которых используется для создания одного сегмента. Каждый из них стачивают и полируют, а затем охлаждают до температуры –240 °C. Затем происходит уточнение размеров сегмента, его окончательная полировка, а также нанесение золота на переднюю часть. В конце сегмент подвергают повторным испытаниям при криогенных температурах.

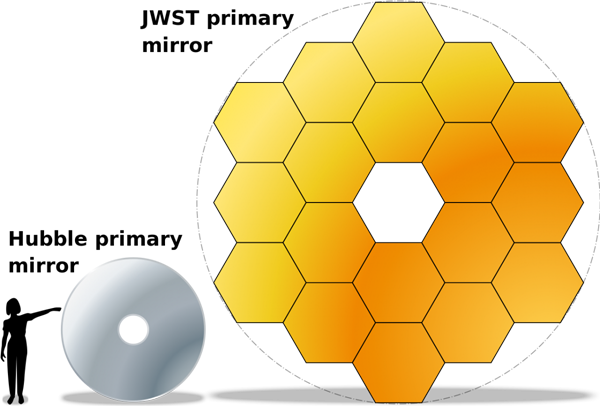

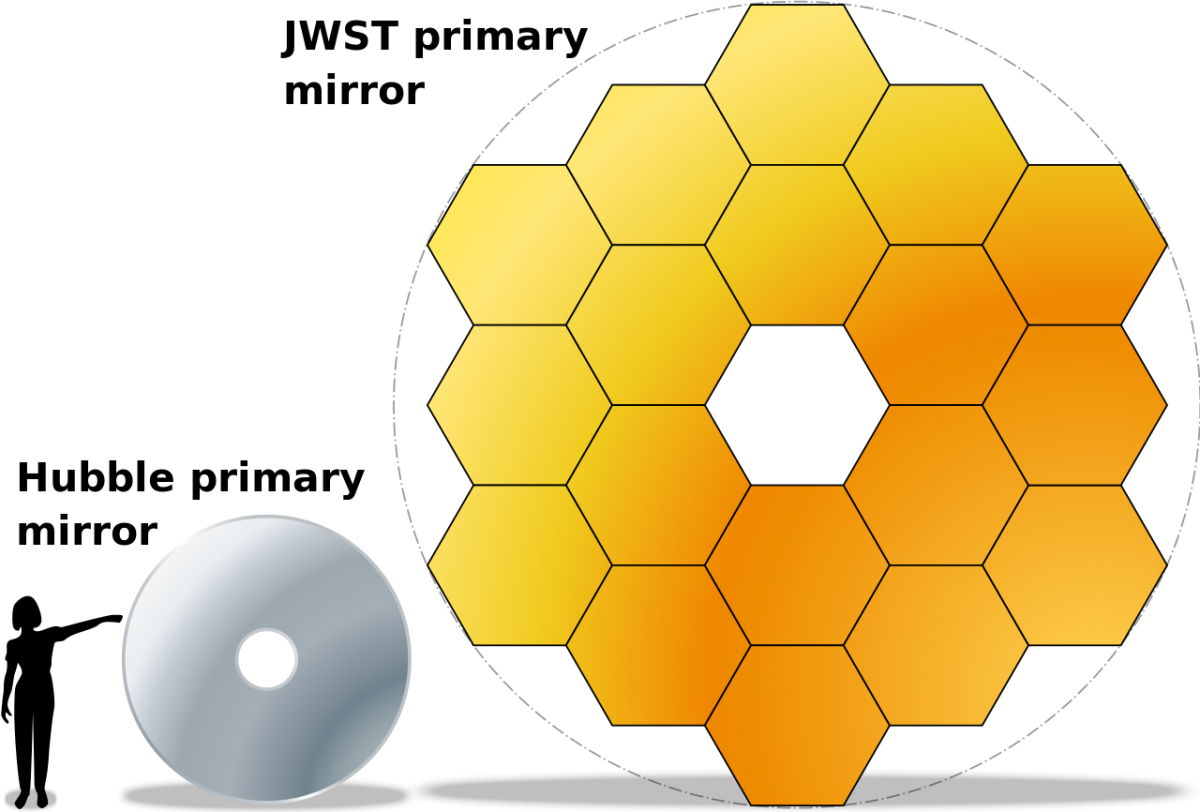

Зеркало «Хаббла» (слева) и «Уэбба» (справа) в одном масштабе

Учеными было рассмотрено несколько вариантов того, из чего может быть сделано зеркало, но в конечном итоге специалисты остановили свой выбор на бериллии – легком и относительно твердом металле, стоимость которого весьма высока. Одной из причин данного шага стало то, что бериллий сохраняет свою форму в условиях криогенных температур. Само зеркало по форме напоминает круг – это позволяет максимально компактно фокусировать свет на детекторах. Имей «Джеймс Уэбб», например, овальное зеркало, изображение было бы вытянутым. Основное зеркало состоит из 18 сегментов, которые раскроются после вывода аппарата на орбиту. Если бы оно было цельным, то разместить телескоп на ракете «Ариан-5» было бы просто физически невозможно. Каждый из сегментов шестиугольный, что позволяет использовать пространство наилучшим образом. Элементы зеркала имеют золотой цвет. За счет позолоты обеспечивается наилучшее отражение света в инфракрасном диапазоне: золото будет эффективно отражать ИК-излучение с длиной волны от 0,6 до 28,5 микрометра. Толщина золотого слоя составляет 100 нанометров, а общий вес покрытия равен 48,25 грамма.

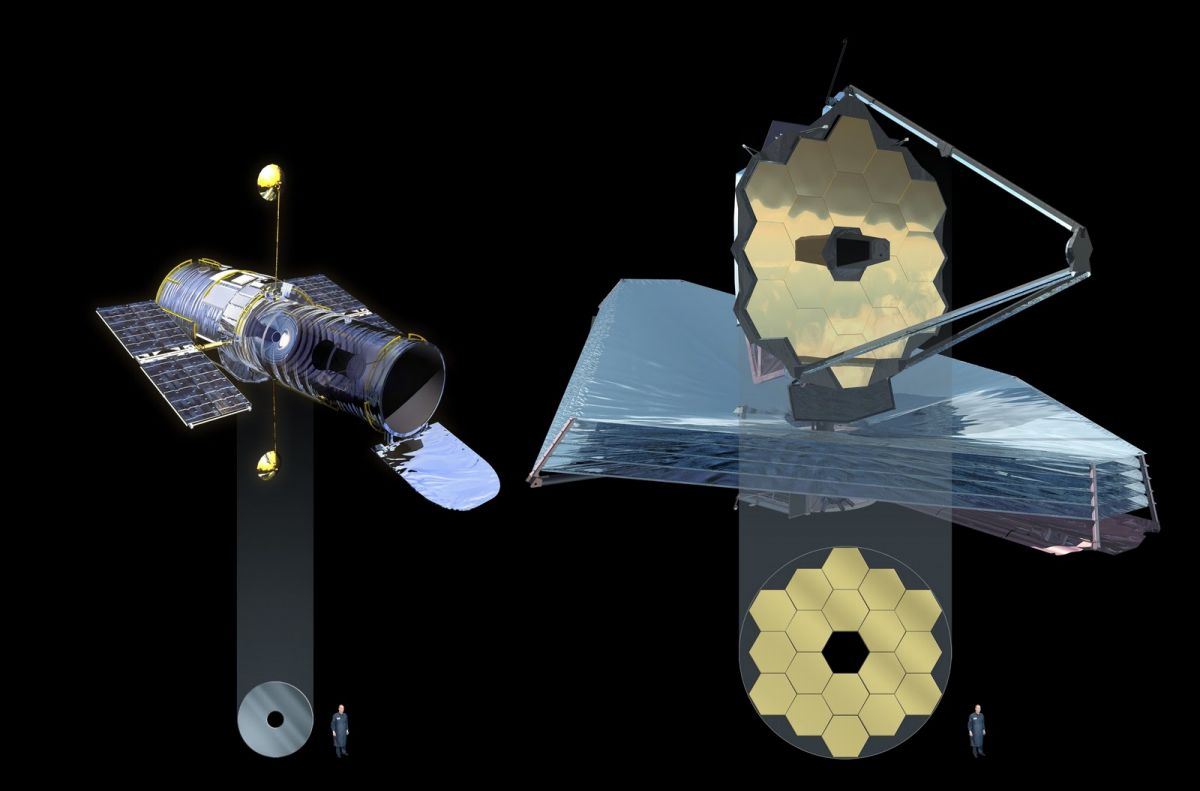

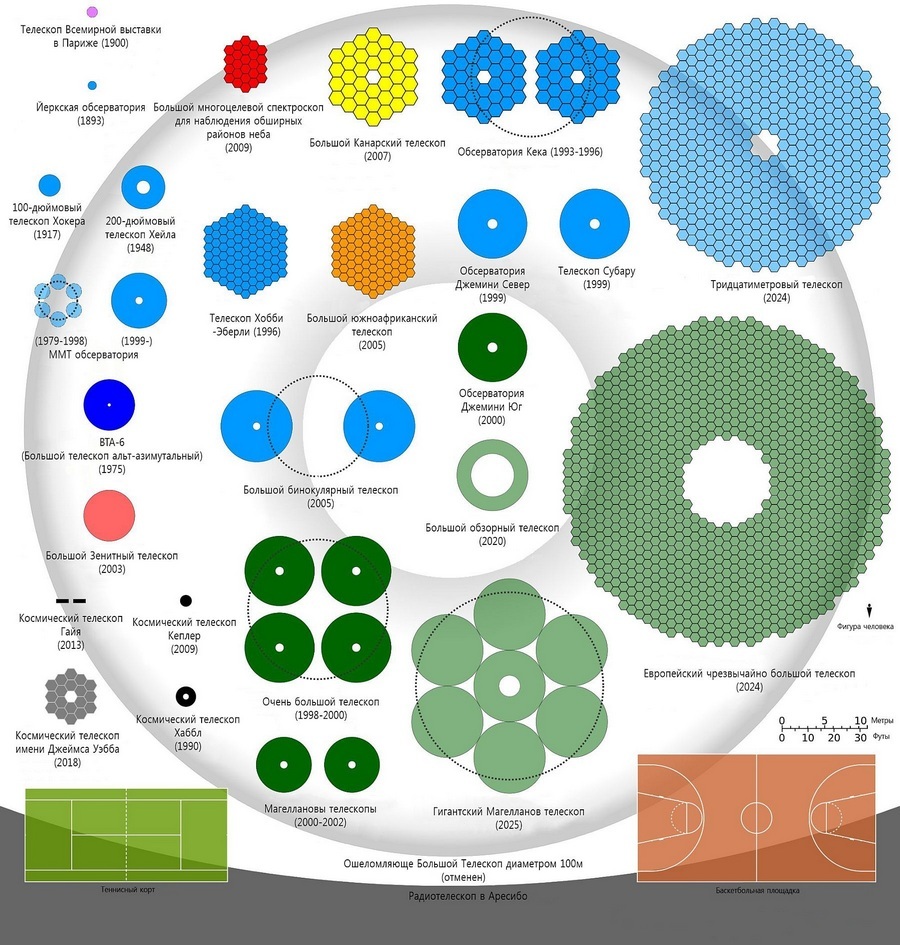

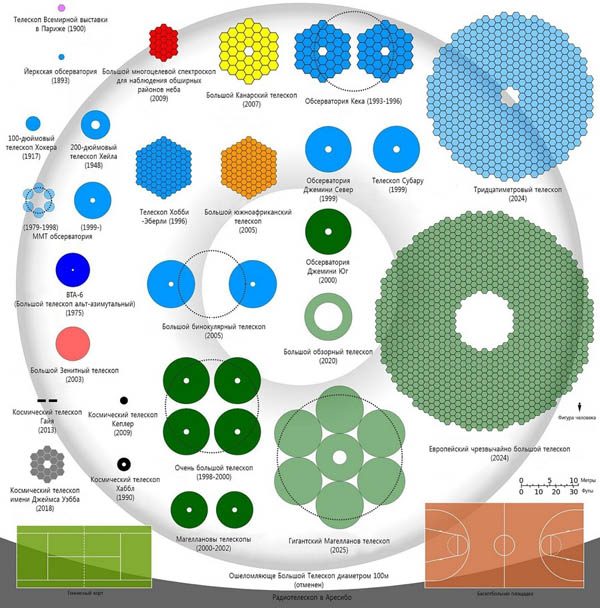

Сравнение телескопов

Перед 18-ю сегментами на специальном крепеже установлено вторичное зеркало: оно будет принимать свет главного зеркала и направлять его на научные инструменты, расположенные в задней части аппарата. Вторичное зеркало намного меньше основного и имеет выпуклую форму. Как и в случае со многими амбициозными проектами, цена телескопа «Джеймса Уэбб» оказалось выше, чем предполагалось. Изначально эксперты планировали, что космическая обсерватория обойдется в 1,6 млрд долларов, однако новые оценки говорят, что стоимость может возрасти до 6,8 млрд. Из-за этого в 2011 году от проекта даже хотели отказаться, однако потом было решено вернуться к его реализации. И сейчас «Джеймсу Уэббу» ничего не угрожает.

Научные инструменты

Для изучения космических объектов на телескопе установлены следующие научные инструменты:

– NIRCam (камера ближнего инфракрасного диапазона)
– NIRSpec (спектрограф ближнего инфракрасного диапазона)
– MIRI (прибор среднего инфракрасного диапазона)
– FGS/NIRISS (датчик точного наведения и устройство формирования изображения в ближнем инфракрасном диапазоне и бесщелевой спектрограф)

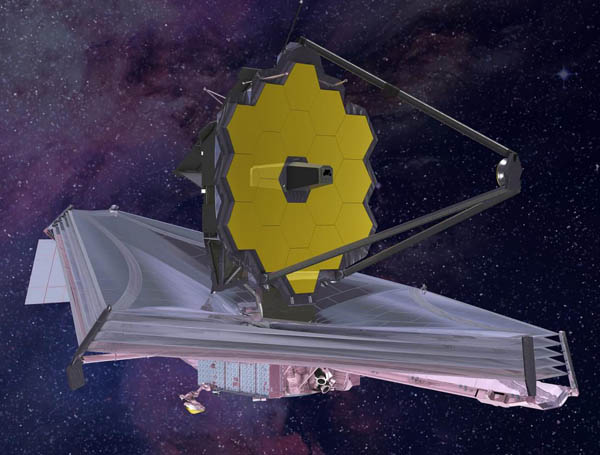

Телескоп «Джеймс Уэбб»

NIRCam

Камера ближнего инфракрасного диапазона NIRCam – основной блок формирования изображения. Это своего рода «главные глаза» телескопа. Рабочий диапазон камеры – от 0,6 до 5 микрометров. Снимки, сделанные ею, будут впоследствии изучаться другими инструментами. Именно при помощи NIRCam ученые хотят увидеть свет от самых ранних объектов Вселенной на заре их формирования. Кроме этого, за счет инструмента будут изучены молодые звезды нашей Галактики, создана карта темной материи и многое другое. Важная особенность NIRCam – наличие коронографа, позволяющего увидеть планеты вокруг далеких звезд. Это станет возможным благодаря подавлению света последних.

NIRCam

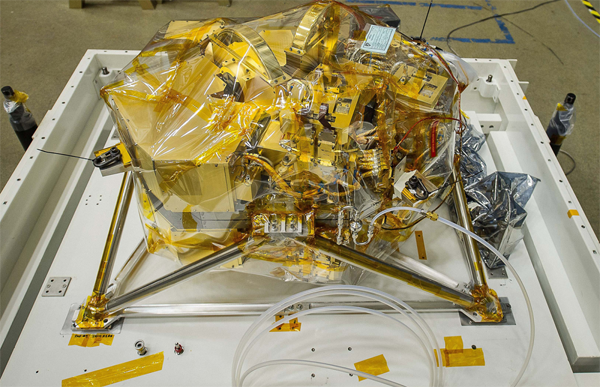

NIRSpec

При помощи спектрографа ближнего инфракрасного диапазона можно будет собирать информацию, касающуюся как физических свойств объектов, так и их химического состава. Спектрография занимает очень много времени, однако при помощи технологии микрозатворов можно будет проводить наблюдения за сотней объектов на площади неба 3?3 угловых минуты. Каждая ячейка микрозатворов NIRSpec имеет крышку, которая открывается и закрывается под влиянием магнитного поля. Ячейка имеет индивидуальное управление: в зависимости от того, закрыта она или открыта, информация об исследуемый части неба предоставляется или же, наоборот, блокируется.

NIRSpec

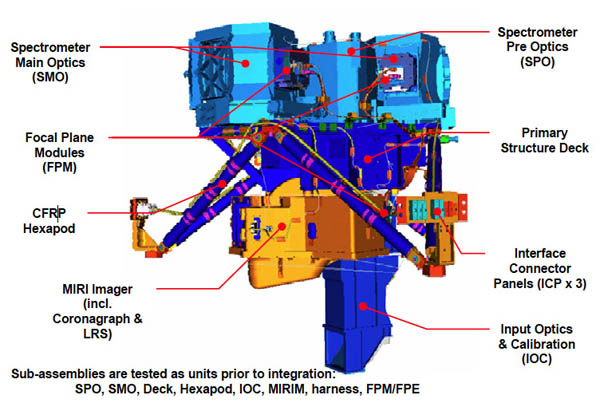

MIRI

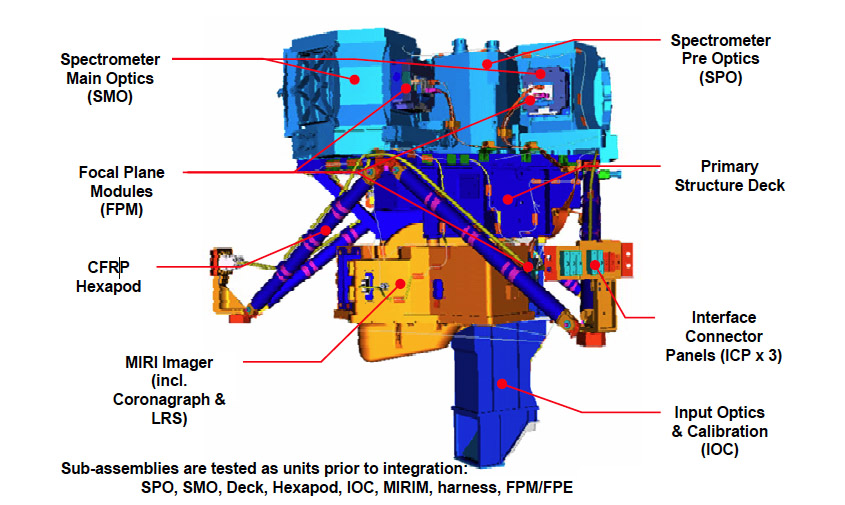

Прибор среднего инфракрасного диапазона работает в диапазоне 5–28 микрометров. Данное устройство включает в себя камеру с датчиком, который имеет разрешение 1024?1024 пикселя, а также спектрограф. Три массива мышьяко-кремниевых детекторов делают MIRI самым чувствительным прибором в арсенале телескопа «Джеймс Уэбб». Предполагается, что с помощью прибора среднего инфракрасного диапазона удастся различить рождающиеся звезды, многие ранее неизвестные объекты пояса Койпера, красное смещение очень далеких галактик, а также загадочную гипотетическую планету X (она же девятая планета Солнечной системы). Номинальной рабочей температурой для MIRI являются 7 К. Одна лишь пассивная система охлаждения не способна ее обеспечить: для этого используются два уровня. Сначала с помощью пульсационной трубы телескоп охлаждается до 18 К, а потом температура понижается до 7 К при помощи теплообменника с адиабатическим дросселированием.

MIRI

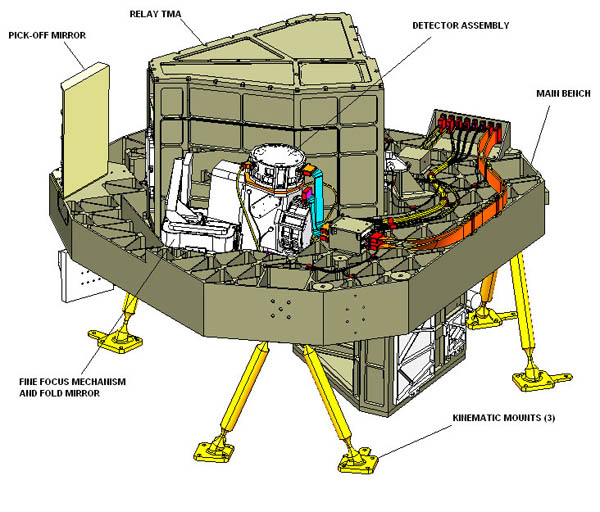

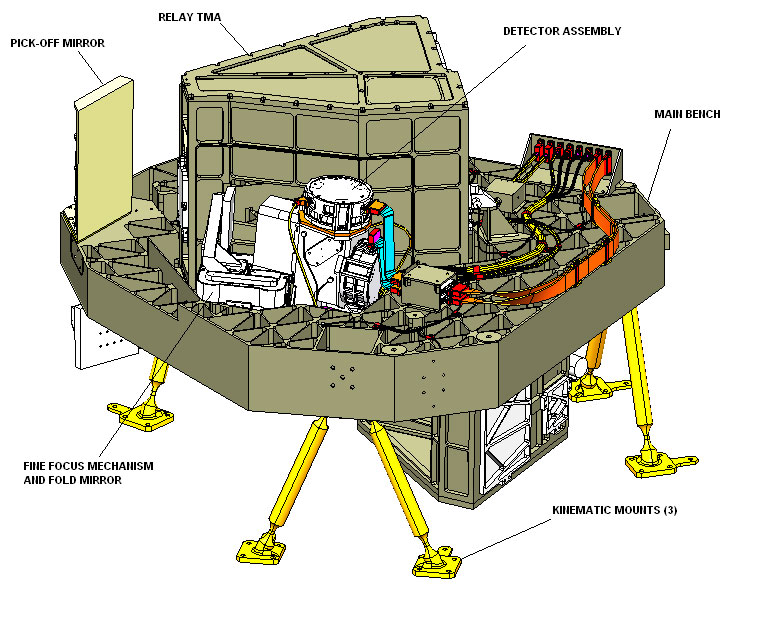

FGS/NIRISS

FGS/NIRISS состоит из двух приборов – датчика точного наведения и устройства формирования изображения в ближнем инфракрасном диапазоне и бесщелевого спектрографа. Фактически NIRISS дублирует функции NIRCam и NIRSpec. Работающее в диапазоне 0,8–5,0 микрометров устройство будет обнаруживать «первый свет» от далеких объектов, наводя на них оборудование. NIRISS также пригодится для обнаружения и изучения экзопланет. Что же касается датчика точного наведения FGS, то при помощи этого оборудования будет наводиться сам телескоп, чтобы иметь возможность получить более качественные изображения. Камера FGS позволяет формировать изображение из двух смежных участков неба, размер которых составляет 2,4?2,4 угловых минуты каждый. Она также считывает информацию 16 раз в секунду с небольших групп пикселей размером 8?8: этого хватает для выявления соответствующей опорной звезды с вероятностью в 95% в любой точке неба, включая высокие широты.

FGS/NIRISS

Установленная на телескопе аппаратура позволит иметь качественную связь с Землей и передавать научные данные со скоростью 28 Мбит/с. Как мы знаем, не все исследовательские аппараты могут похвастаться такой возможностью. Американский зонд «Галилео», например, передавал информацию со скоростью всего лишь 160 бит/с. Это, впрочем, не помешало ученым получить огромный массив информации о Юпитере и его спутниках.

Новый космический аппарат обещает стать достойным правопреемником «Хаббла» и позволит ответить на вопросы, которые остаются тайной за семью печатями до сегодняшнего дня. Среди возможных открытий «Джеймса Уэбба» – обнаружение миров, похожих на Землю и пригодных для обитания. Данные, полученные телескопом, могут быть полезны для проектов, рассматривающих возможность существования инопланетных цивилизаций.
