Изготовление антенны

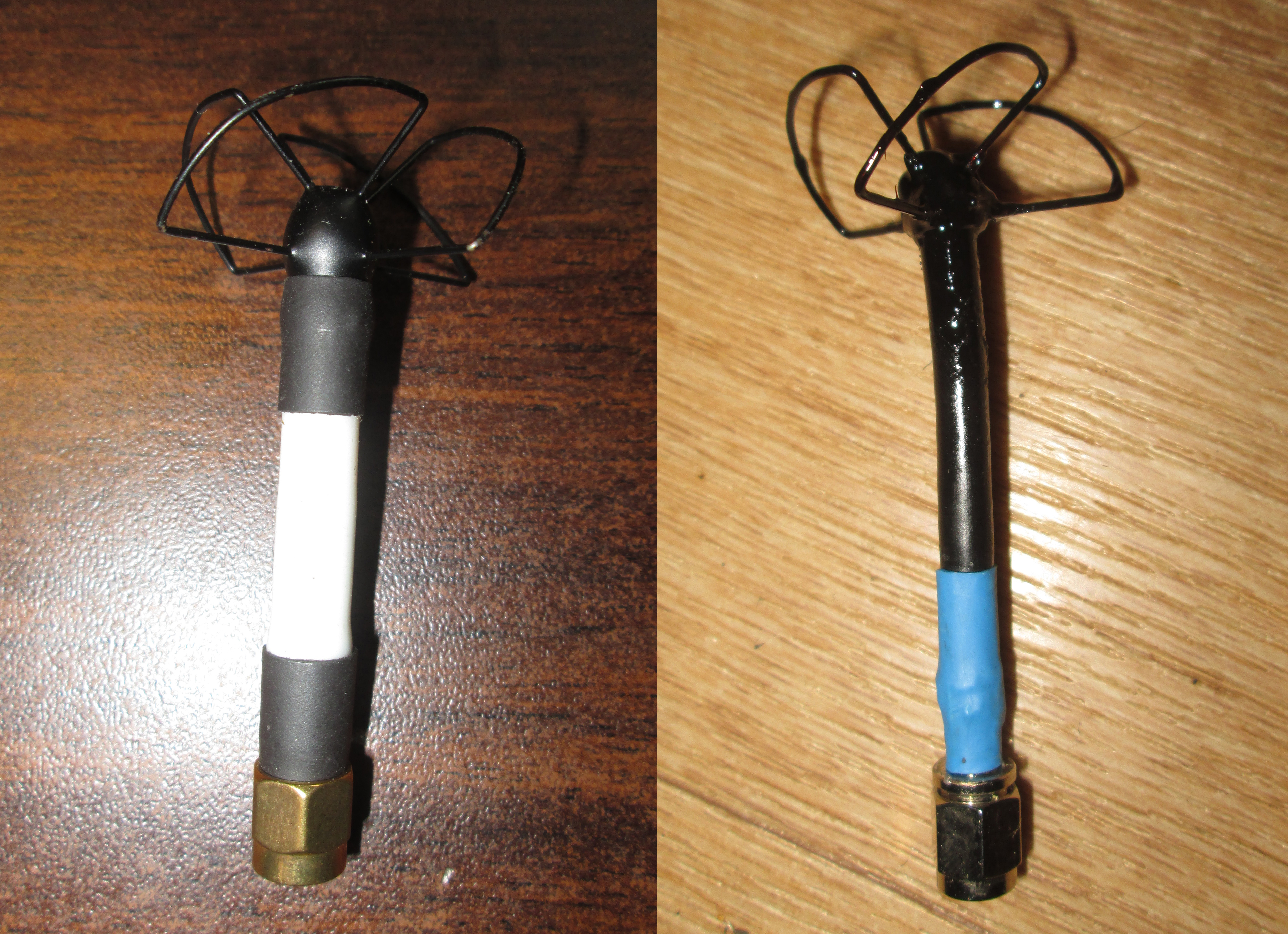

Здесь мы видим сравнение внешнего вида клеверов на 5.8 Ггц.

 (слева покупная,справа самоделка)

Информация взята с http://rcexplorer.se/diy/2011/08/the-cloverleaf-fpv-antenna/

Можно купить клеверы фирм Boscam, ImmersionRC и что-то китайское с не подписанным авторством.
На антенны фирм Boscam и ImmersionRC мне кажется не стоит, особенно тогда когда средств и так не хватает. А совсем китайское брать не хочется.

Поэтому я предлагаю изготовить их самостоятельно.

Для этого нам понадобятся: ВЧ разъемы SMA или RP-SMA, в зависимости от того, что у вас стоит на передатчике и приемнике, кусок ВЧ кабеля, кусок проволоки от сварочного автомата или обычной медной 0.8-1 мм.

Пример покажу на 3-х лепестковой антенне.

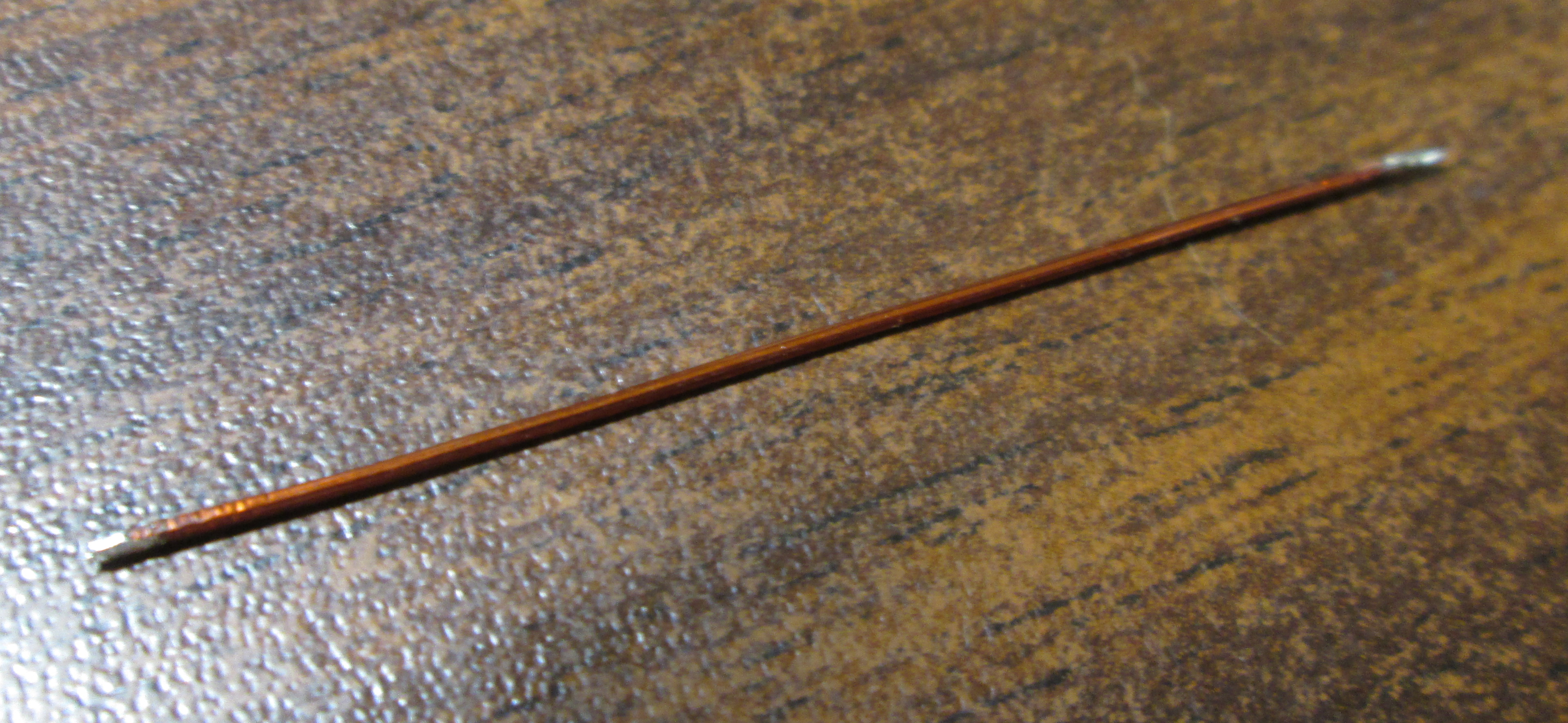

1. Распрямляем проволоку и нарезаем 3 одинаковых куска,
910MHz = 338мм
1280MHz = 240мм
2.4GHz = 125мм
5.8GHz = 53мм

2.Зачищяем кончики и лудим их.

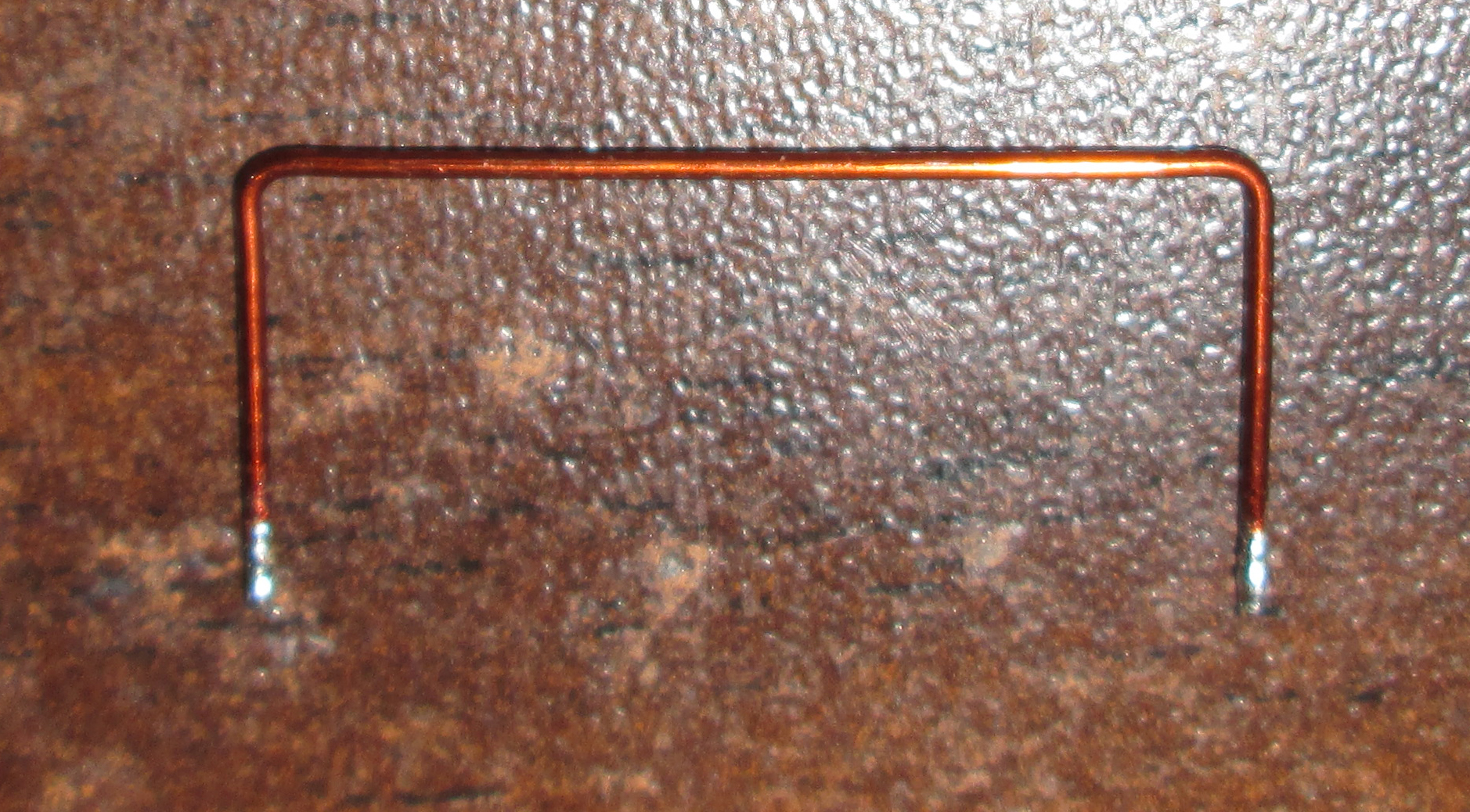

 3. Изгибаем их под 90 гр. с каждой стороны на расстоянии четверть длины волны от края
Четверть длины волны.
910MHz = 84мм
1280MHz = 60мм
2.4GHz = 31мм
5.8GHz = 13мм

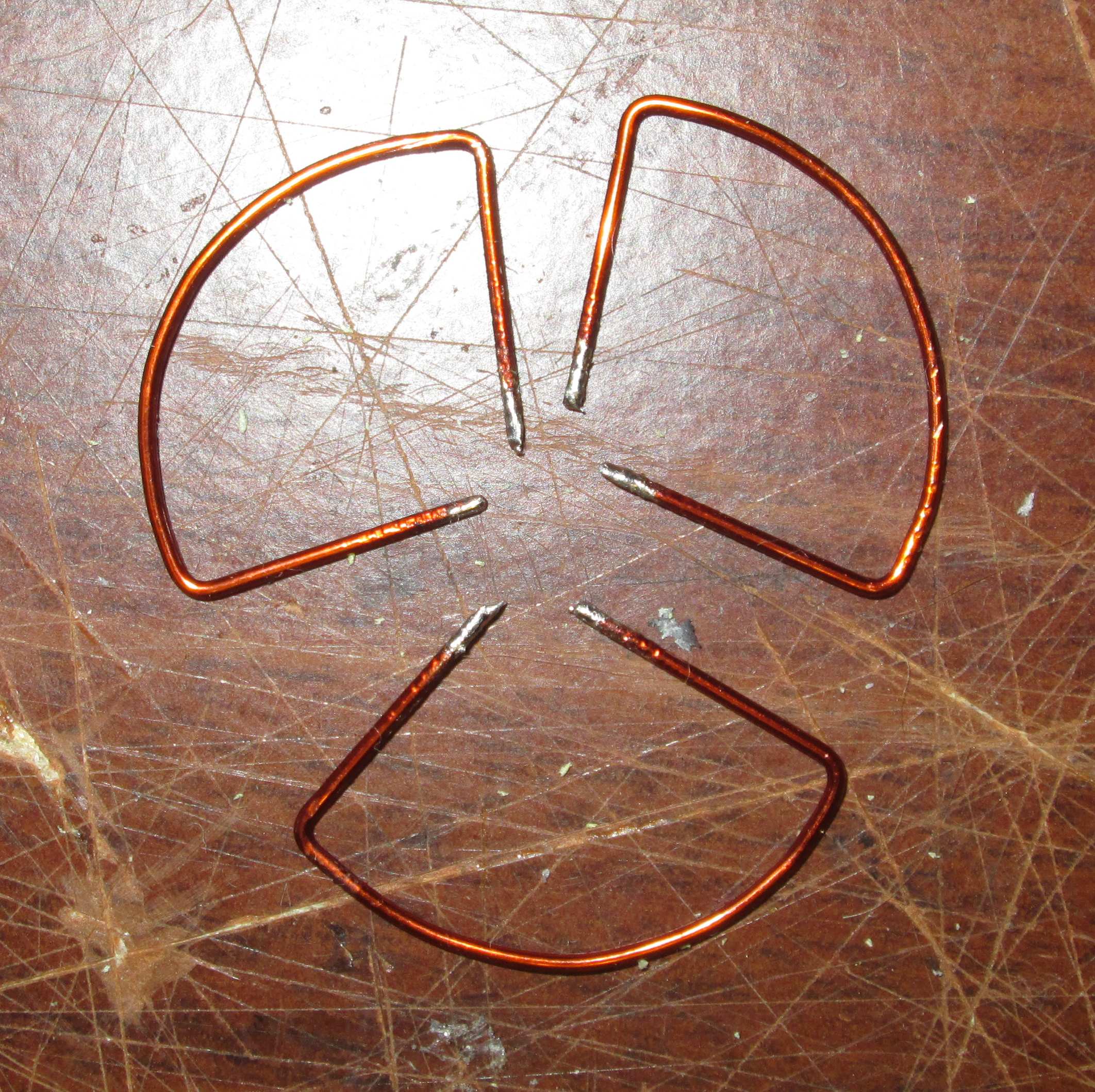

4.Скругляем центральную часть получившейся буквы П.

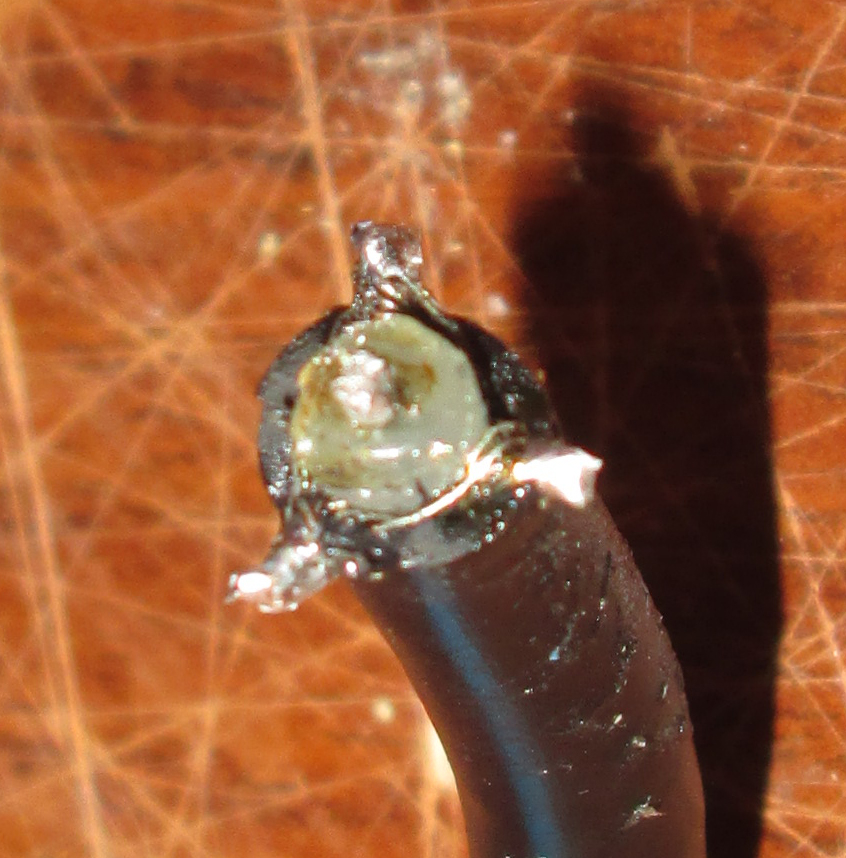

5.Отрезаем кусок вч кабеля нужной длины,припаиваем к нему разъём. Счищаем 4-5 мм верхней изоляции,формируем из экрана 3 уса под 120 градусов друг к другу. Счищаем 3мм внутренней изоляции. И лудим всё это.

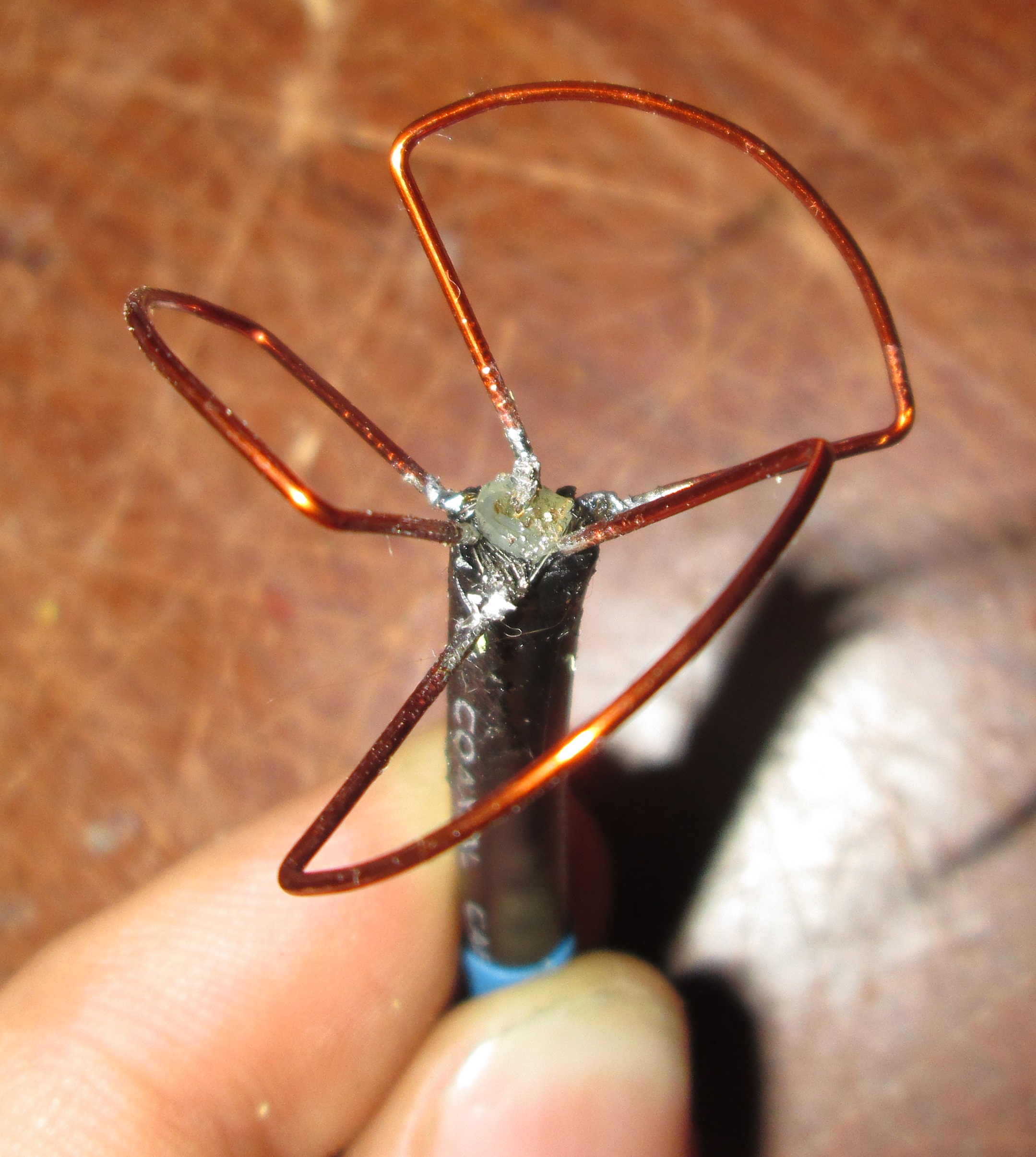

 6.Припаиваем лепестки к усам под углом 45 гр. (Наклон лепестков должен быть одинаковый на обеих антеннах).

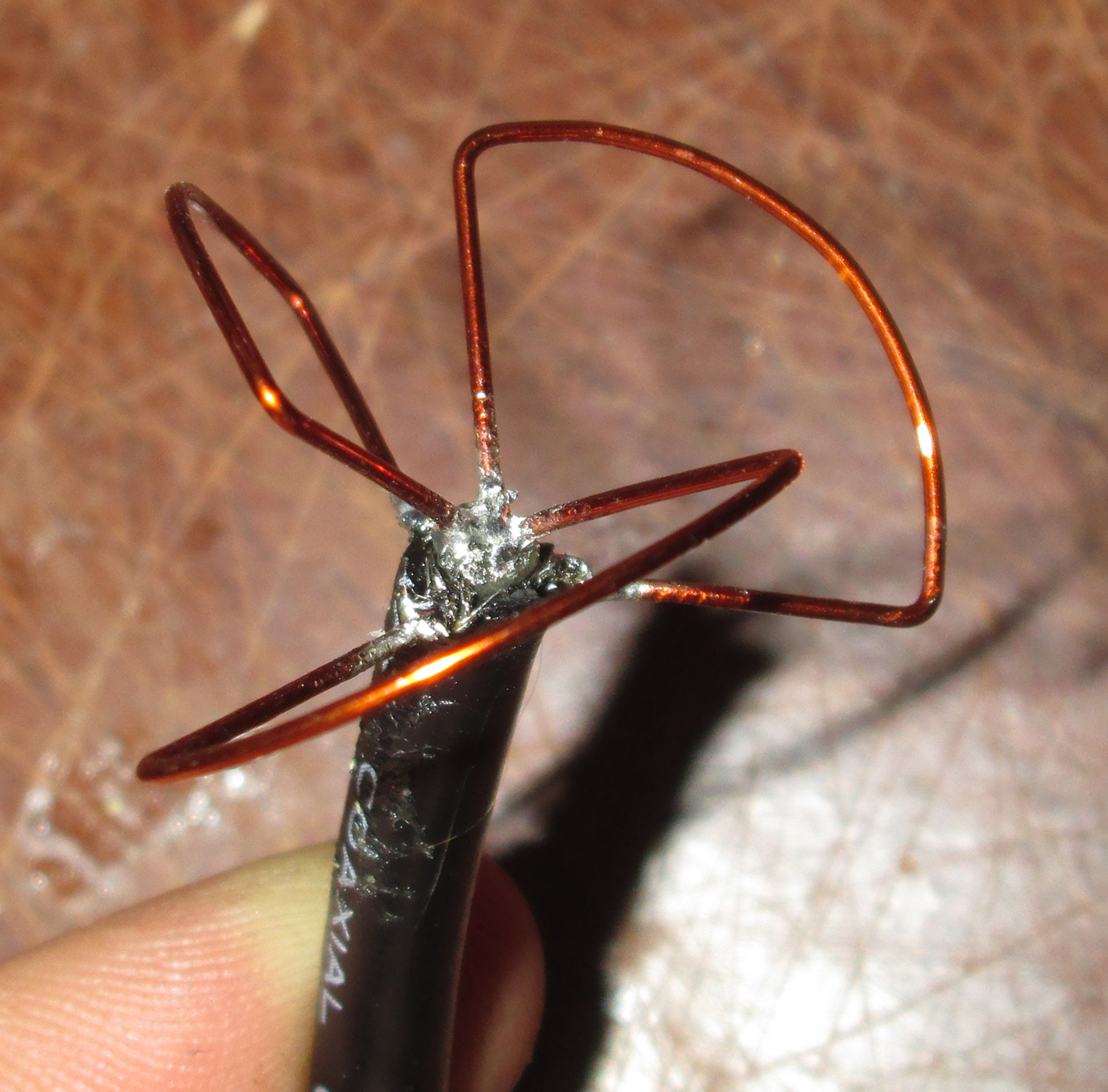

7. Припаиваем свободные стороны лепестков к центральной жиле.

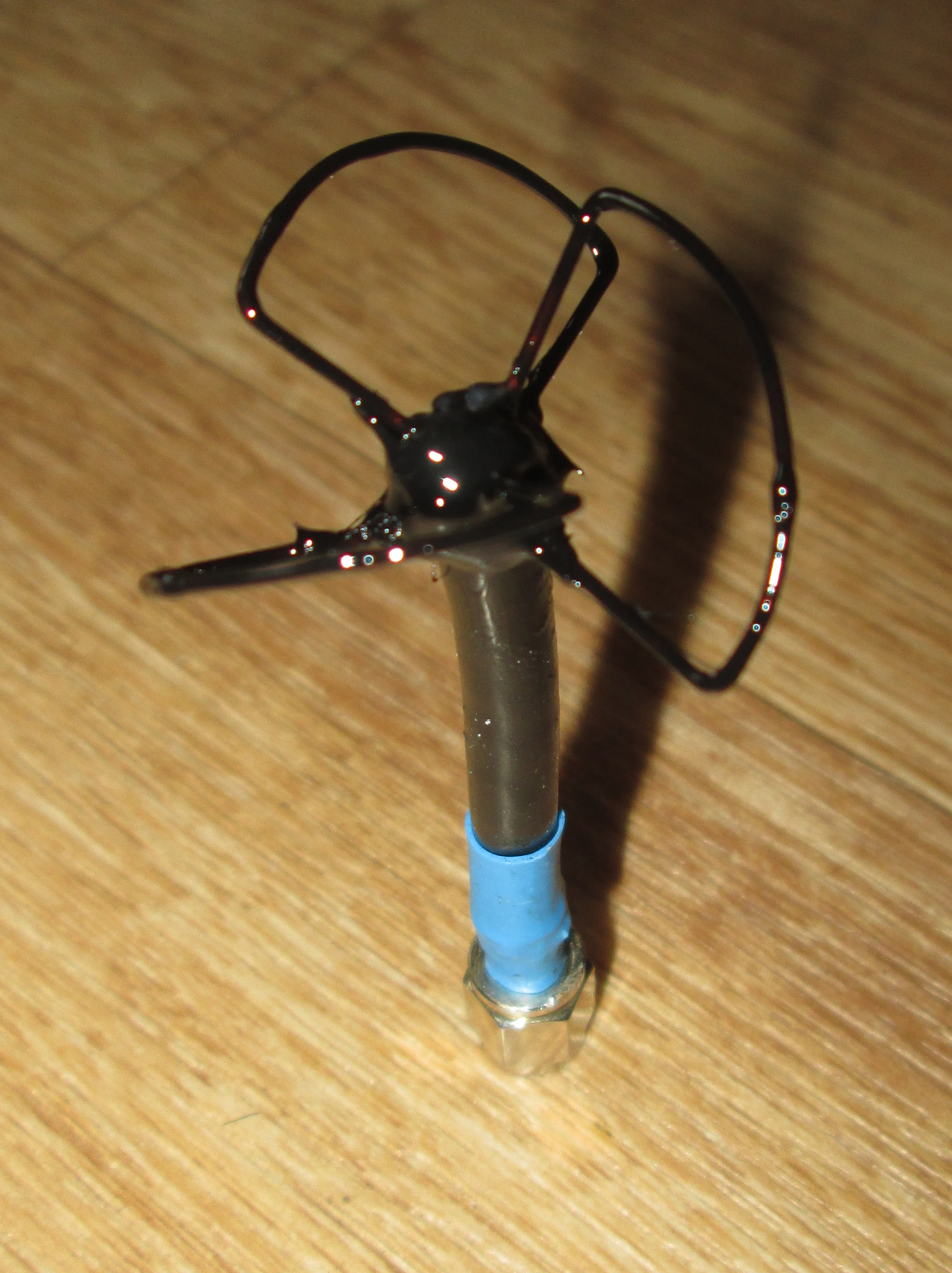

8. Для прочности покрываем пайку термоклеем или эпоксидкой.
По желанию можно покрасить,главное чтоб краска была без свинца.


4-х лепестковый клевер делается точно также, только формируем из экрана не 3 ,а 4 уса под 90 градусов друг к другу.

Обычно 3-х лепестковый клевер ставится на передатчик , а 4-х лепестковый на приёмник. (4-х лепестковый имеет, можно сказать приплюснутую диаграмму направленности.

Александр Жданов, Москва
