Контроллер для управления фотоаппаратом

Автор: Александр

Для фотосъемки с борта РУ модели часто используют цифровые аппараты, доработанные для получения возможности управления им по свободному каналу приемника. Мне тоже захотелось поснимать с высоты птичьего полета и я решил сделать себе фотоаппарат, управляемый по свободному каналу приемника.

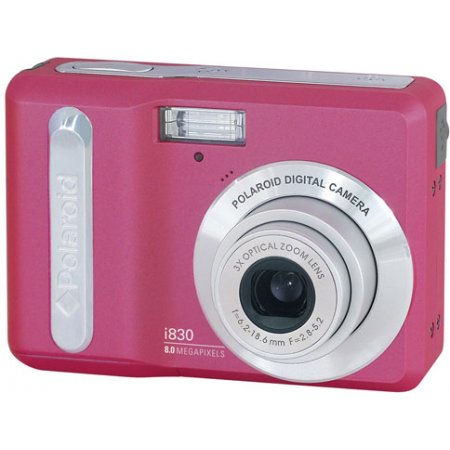

В качестве такого аппарата я использовал фотоаппарат Polaroid i830, который я приобрел подешевке в связи с тем, что у него был разбит монитор. Остальное все работало исправно.

Начал с того, что взвесил фотоаппарат, его вес составил 167 грамм! Однако!

Затем я снял с него все, что можно было снять, стараясь не нарушить его работу. Снял корпус, снял разбитый монитор, динамик, большой конденсатор вспышки. Конденсатор заменил более легким высоковольтным конденсатором, чтобы не изменить работу схемы. После всех хирургических изменений вес фотоаппарата составил 62 грамма. Это уже лучше.

Подключиться к фотоаппарату для внешнего управления им совершенно невозможно, он на это не рассчитан, поэтому для управления им была разработана схема контроллера, который подключается к кнопкам фотоаппарата и имитирует их нажатие. Режим работы фотоаппарата устанавливается заранее и дистанционно не изменяется.

Схема управления весьма проста, она содержит микроконтроллер ATtiny13 и твердотельные реле для опторазвязки. Первоначально в схему предполагалось питать от бортового источника питания ВЕС через сигнальный кабель управления. Для питания низковольтного фотоаппарата на плате контроллера был установлен стабилизатор напряжения 2.5 вольта. Однако при запуске всей системы оказалось, что ток, потребляемый фотоаппаратом равен 0.5 ампера. При таком потреблении стабилизатор 2.5 вольта очень сильно грелся, да и нагружать так сильно ВЕС не хотелось. Отдельный стабилизатор на 7805 так же не смог решить эту проблему, он сильно грелся при питании от 12 вольт. Поэтому в дальнейшем был изготовлен импульсный стабилизатор на микросхеме LM2576-3.3, который выполнен объемным монтажом, затянут в термоусадку и висит на питающем проводе. Внутренний стабилизатор на 2.5 вольта с платы убран. Сейчас и контроллер и фотоаппарат питаются от одного напряжения 3.3 вольта.

Схема контроллера:

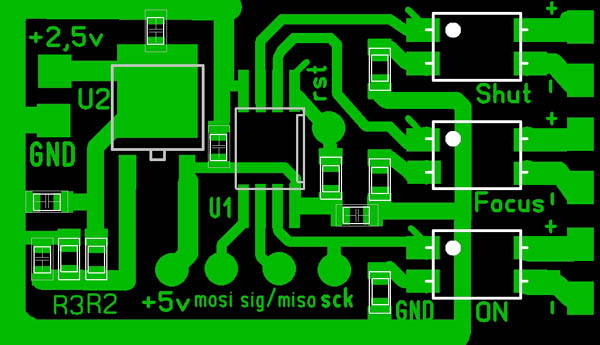

Монтаж выполнен на печатной плате, выполненой по ЛУТ технологии. Печатная плата:





Замечу, что это вариант платы, в которой был установлен стабилизатор U2 - 2.5 вольта, в дальнейшем не используемый. Его просто не нужно устанавливать, в остальном плата не изменялась.

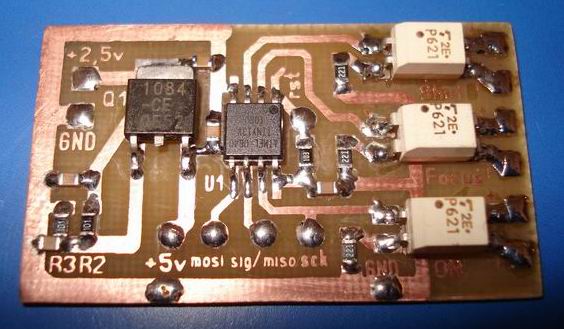

Вот так выглядит собранная плата контроллера:

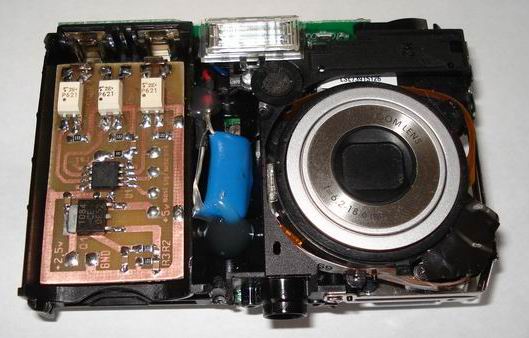

А вот контроллер установлен в отсек питания фотоаппарата:

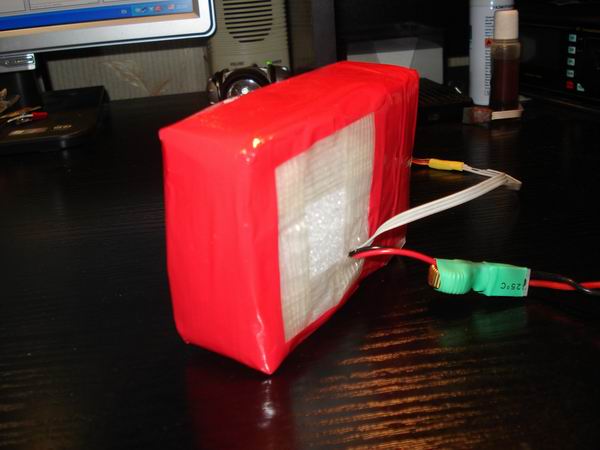

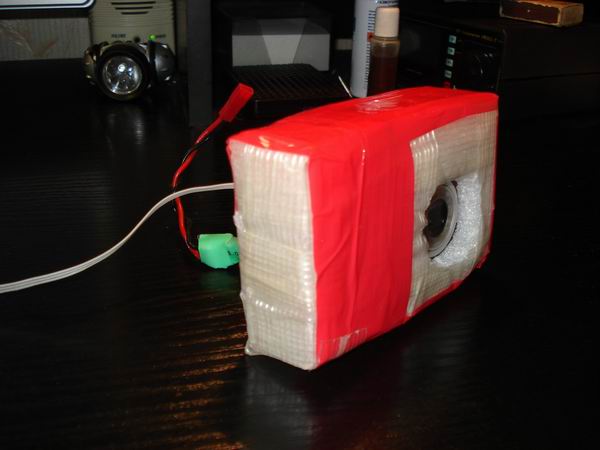

После выполнения монтажа и подключения контроллера к фотоаппарату, весь фотоаппарат заключен в блок из вспененного полиэтилена. Получился такой симпатичный удароустойчивый кирпич для съемки с высоты. Вес законченной конструкции 97 грамм.





Скачать архив с прошивкой, схемой и платой можно здесь.

Как работает контроллер, в следующем видео:
